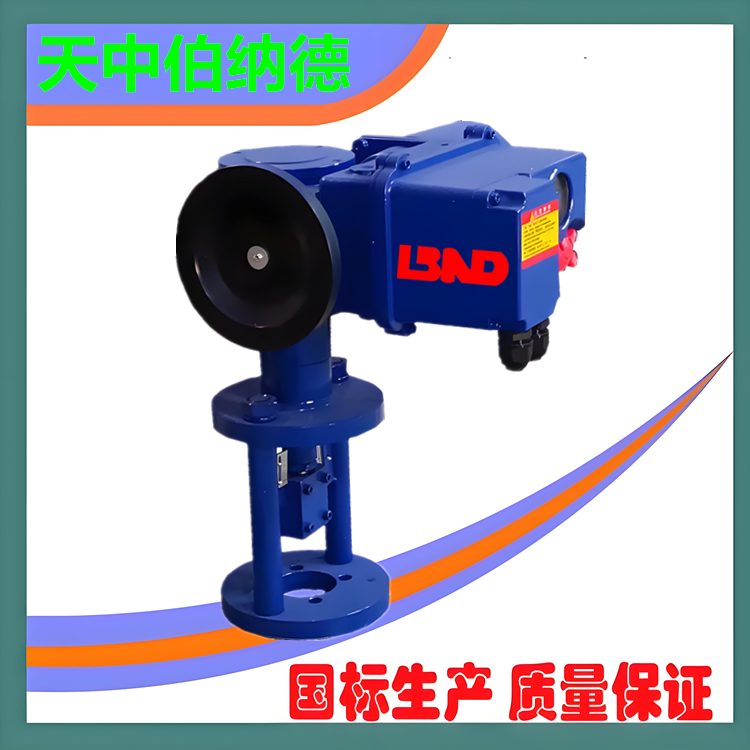

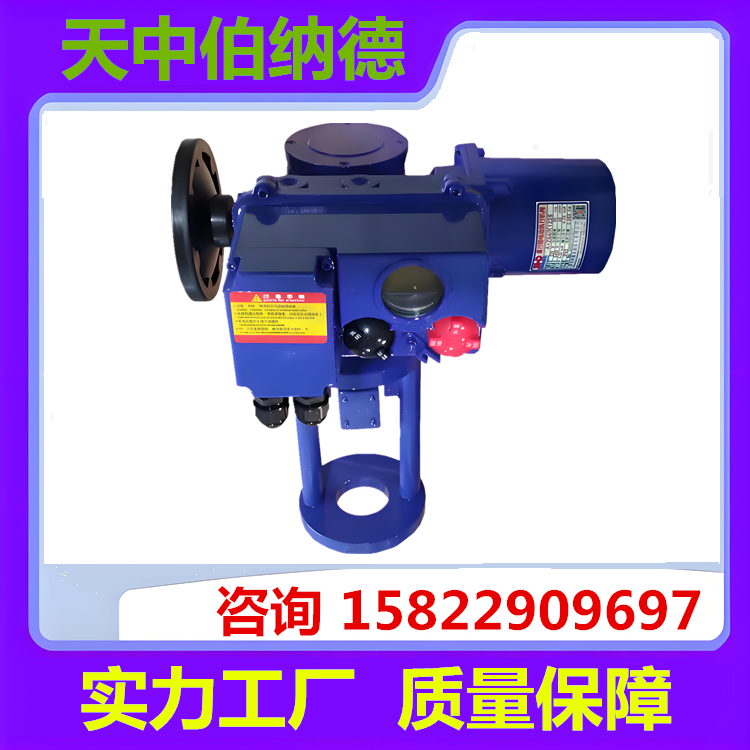

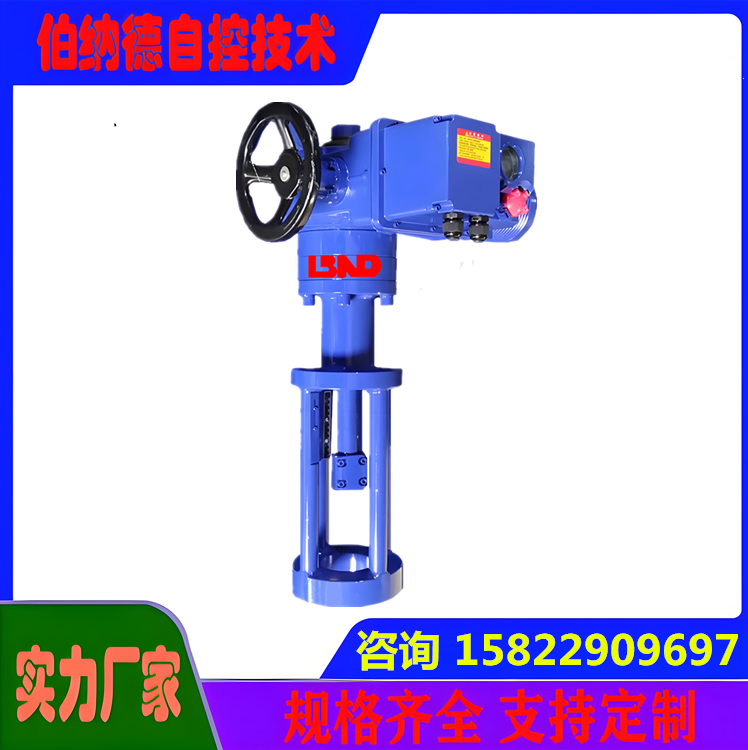

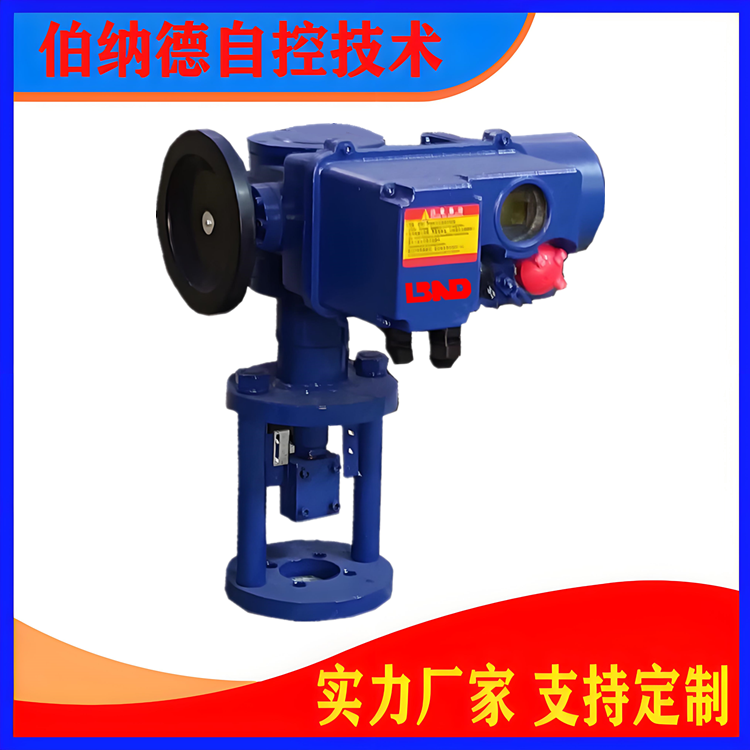

B+Z250電動執行機構
2018-03-16
B+Z伯納德直行程電動執行機構：是輸出直線位移的電動執行機構，可用于控制各種需要直線位移的調節閥，如單、雙座調節閥、套筒閥、高溫高壓給水、減溫水等調節閥。
A+Z/B+Z伯納德電動執行器型號表：
天中新伯直行程型號 額定負載Nm 額定行程㎜ 額定速度㎜/s 閥桿連接孔 法蘭連接 法蘭內徑 連接孔 單相220V 三相380V A+Z64/K0610 A+Z64/F0610 6400 10 0.6 M8×1.25 φ80 φ60 2孔φ11 A+Z64/K1210 A+Z64/F1210 1.2 A+Z64/K0616 A+Z64/F0616 16 0.6 A+Z64/K1216 A+Z64/F1216 1.2 A+Z64/K1816 A+Z64/F1816 1.8 A+Z64/K0625 A+Z64/F0625 25 0.6 M12×1.25 φ105 φ80 4孔φ11 A+Z64/K1225 A+Z64/F1225 1.2 A+Z64/K1825 A+Z64/F1825 1.8 A+Z64/K0640 A+Z64/F0640 40 0.6 A+Z64/K1240 A+Z64/F1240 1.2 A+Z64/K1840 A+Z64/F1840 1.8 A+Z64/K1260 A+Z64/F1260 60 1.2 M16×1.5 φ118 φ95 A+Z64/K1860 A+Z64/F1860 1.8 A+Z100/K0616 A+Z100/F0616 10000 16 0.6 A+Z100/K0625 A+Z100/F0625 25 0.6 A+Z100/K1225 A+Z100/F1225 1.2 A+Z100/K1825 A+Z100/F1825 1.8 A+Z100/K0640 A+Z100/F0640 40 0.6 A+Z100/K1240 A+Z100/F1240 1.2 A+Z100/K1840 A+Z100/F1840 1.8 A+Z100/K1260 A+Z100/F1260 60 1.2 A+Z100/K1860 A+Z100/F1860 1.8 A+Z160/K1225 A+Z160/F1225 16000 25 1.2 M20×1.5 φ135 φ100 6孔φ18 A+Z160/K1240 A+Z160/F1240 40 1.2 A+Z160/K1840 A+Z160/F1840 1.8 A+Z160/K1260 A+Z160/F1260 60 1.2 A+Z160/K1860 A+Z160/F1860 1.8 A+Z160/K1200 A+Z160/F1200 100 1.2 A+Z160/K1800 A+Z160/F1800 1.8 B+Z250/K1240 B+Z250/F1240 25000 40 1.2 M27×2 φ135 φ100 6孔φ18 B+Z250/K1840 B+Z250/F1840 1.8 B+Z250/K1260 B+Z250/F1260 60 1.2 A+Z250/K1860 B+Z250/F1860 1.8 A+Z250/K1200 B+Z250/F1200 100 1.2 A+Z250/K1800 B+Z250/F1800 1.8

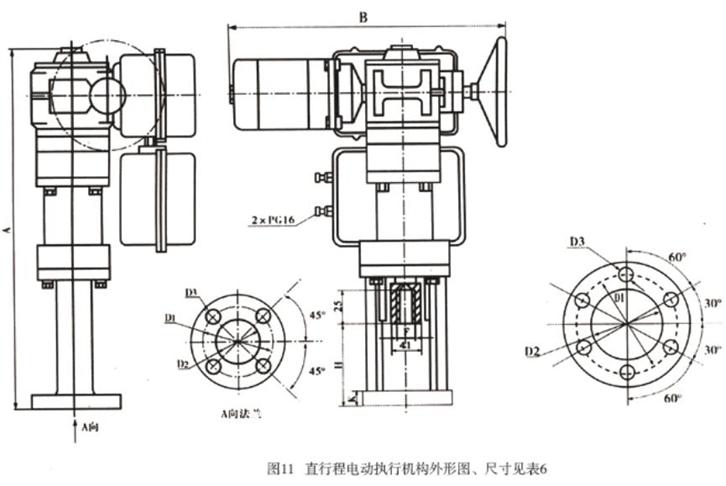

伯納德直行程電動執行器外形尺寸圖：
