電子式電動套筒閥
2018-09-12
伯納德電子式電動套筒調節閥是有天津伯納德自控技術有限公司生產的電動調節閥的一種，是有伯納德直行程電子式電動執行器和直行程調節閥組成，我公司有電子式電動單座調節閥，電子式電動雙座調節閥，電子式電動套筒調節閥等。伯納德直行程電子式電動執行器接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。伯納德電子式電子式電動套筒閥系列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa；使用溫度范圍由40℃～450℃，接受信號為0～10mA.DC或4～20mA.DC。其中電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。電動套筒調節閥適用于壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達Ⅵ級(零泄漏)標準。按填料不同可分為一般填料密封和波紋管密封兩種。前者用于一般場合，而后者用于不允許外漏的重要場合。流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。
■ 特點
·閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。
·可調范圍大，固有可調比為50，流量特性有直線和等百分比。
·電動套筒調節閥閥塞設有上、下方的均壓孔，不平衡力小，閥穩定性好。套筒互換性強，使用壓差大。
·調節切斷型采用軟密封結構閥芯，達Ⅵ級泄漏標準(零泄漏)。
·伺服放大器采用深度動態負反饋?？商岣咦詣?dòng)調節精度。
·電動操作器有多種形式，可適用于4～20mA.DC或0～10mA.DC。
·電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
·波紋管密封型調節閥對移動的閥桿形成完全的密封，杜絕流體外漏。
■ 主要零件材料
閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯：1Cr18Ni9Ti、司太萊合金堆焊、增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
墊片：橡膠石棉板、10#、1Cr18Ni9Ti、石棉纏繞墊片
推桿、襯套：2Cr13
波紋管：1Cr18Ni9Ti
■伯納德電子式電動調節閥 主要技術參數
公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
(10) | (12) | (15) | (20) | ||||||||||||
額定流量 | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
額定行程L(mm) | 16 | 25 | 40 | 60 | |||||||||||
公稱壓力P(MPa) | 1.0、1.6、4.0、6.4 | ||||||||||||||
固有流量特性 | 直線、等百分比 | ||||||||||||||
固有可調比 | 50 | ||||||||||||||
允許 | 單座 | 硬密封：Ⅳ級 軟密封：Ⅵ級 | |||||||||||||
套筒 | 硬密封：Ⅱ級 軟密封：Ⅳ級 | ||||||||||||||
工作溫度t(℃) | -20～200、-40～250、-40～450、-60～450 | ||||||||||||||
信號范圍(mA.DC) | 0～10、4～20 | ||||||||||||||
作用方式 | 電關式、電開式 | ||||||||||||||
使用環境溫(℃) | 電動調節閥：-20～70℃、伺服放大器：0～50℃ | ||||||||||||||
使用環境濕度 | 電動調節閥：≤95％、伺服放大器：≤85％ | ||||||||||||||
電源電壓 | 220V、50Hz、380V、50Hz | ||||||||||||||
* 本產品性能指標貫徹GB/T4213-92。

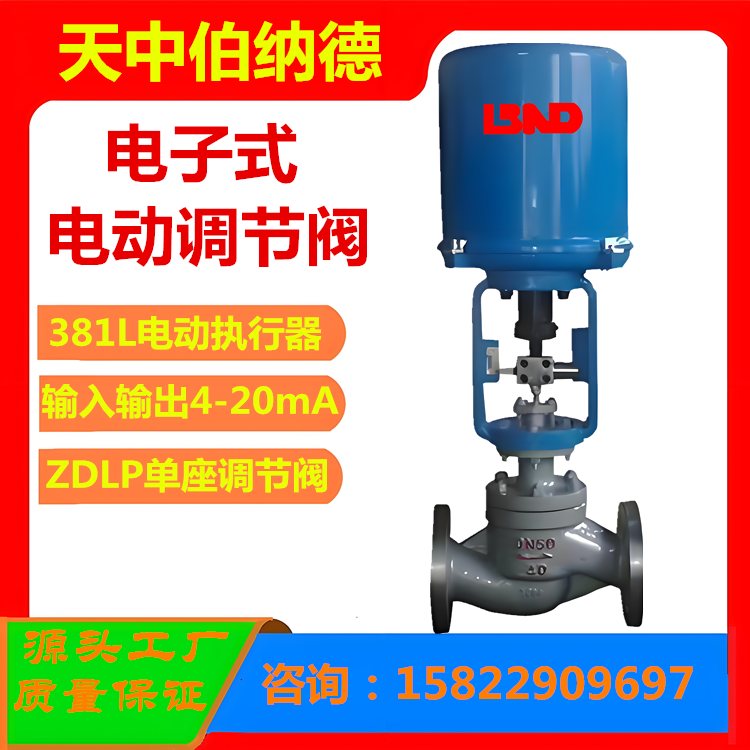

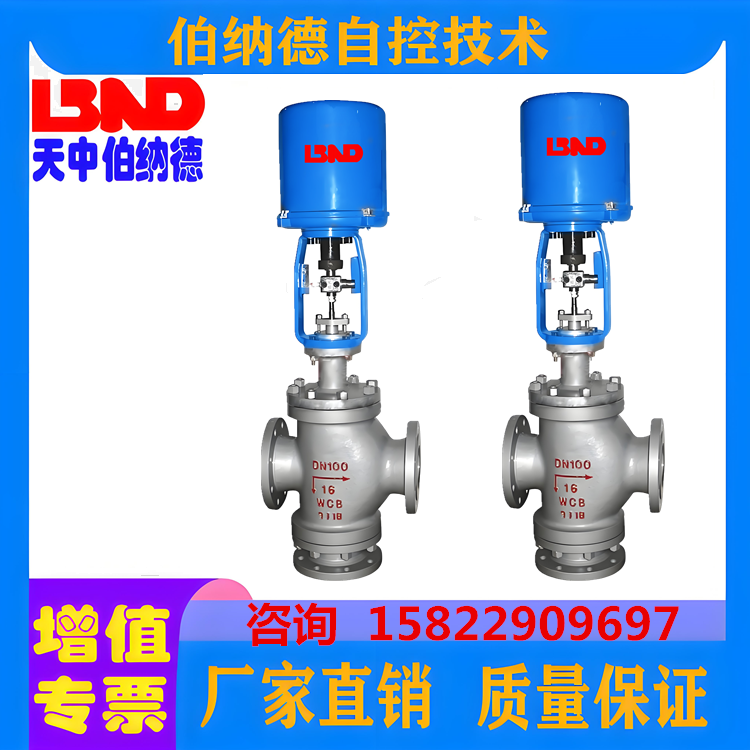

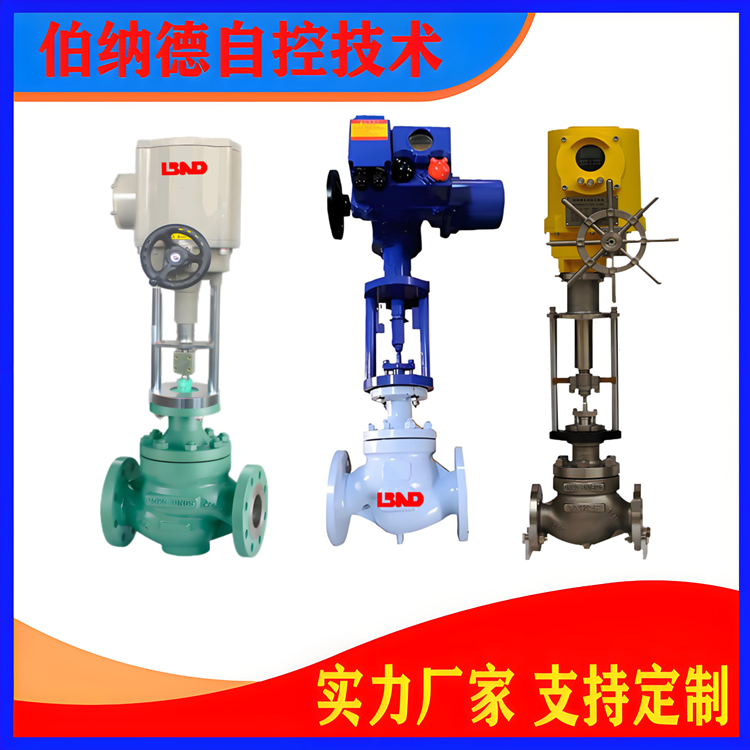

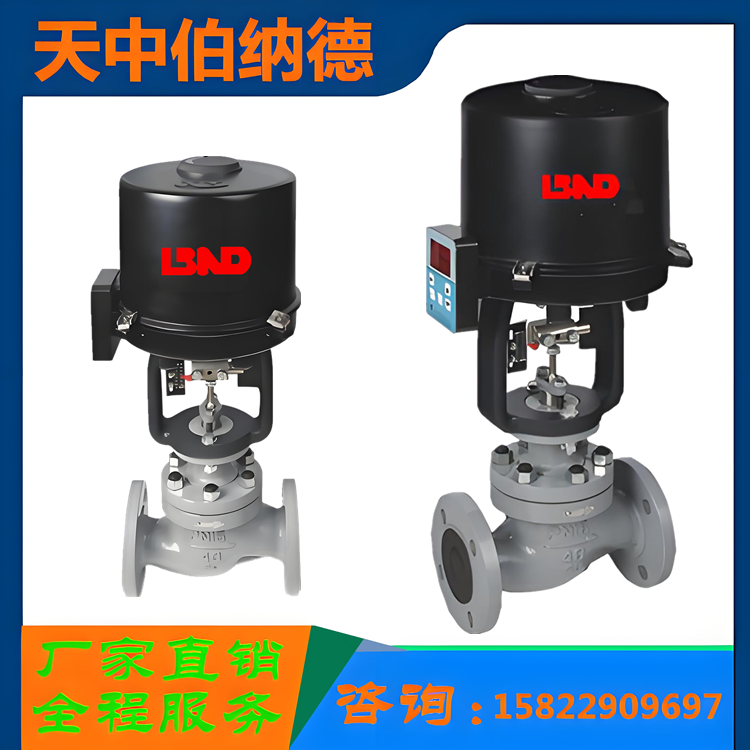

電子式電動調節閥樣圖參考
