B+RS800電動執行機構
2018-09-05
B+RS800智能型角行程電動執行機構是采用先進的伯納德自控技術生產，產品嚴格執行國家標準，主要型號有調節型、遠控型、開關型等，可用于控制各類轉角90°的閥門如：蝶閥、球閥、百葉閥、風門、旋塞閥、擋板閥等。功能齊全、質量穩定、安全可靠、精度高、規格多、重量輕、調試安裝靈活方便，廣泛應用于電力、冶金、石油、建材、供熱、輕工、水處理等行業，在工業過程控制系統中發揮重要作用。

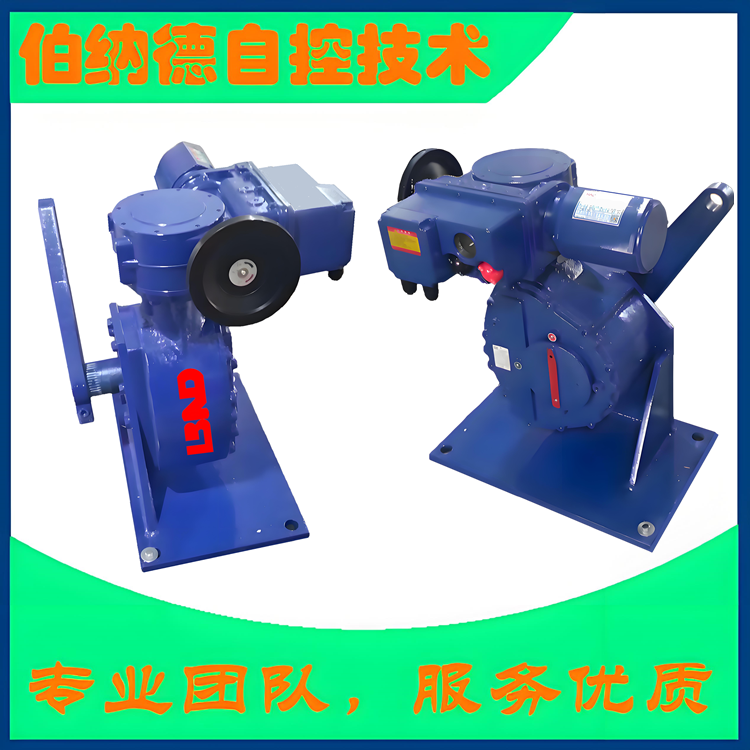

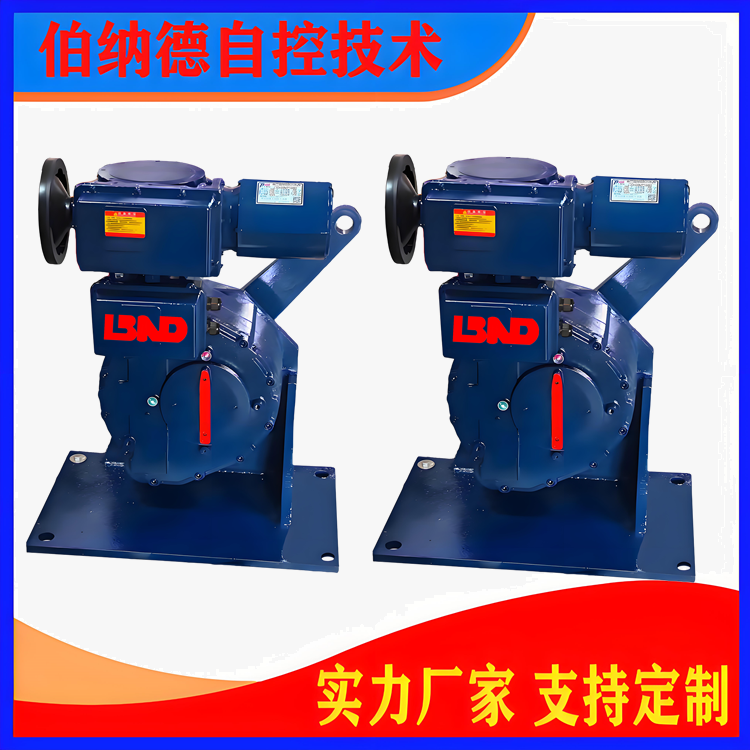

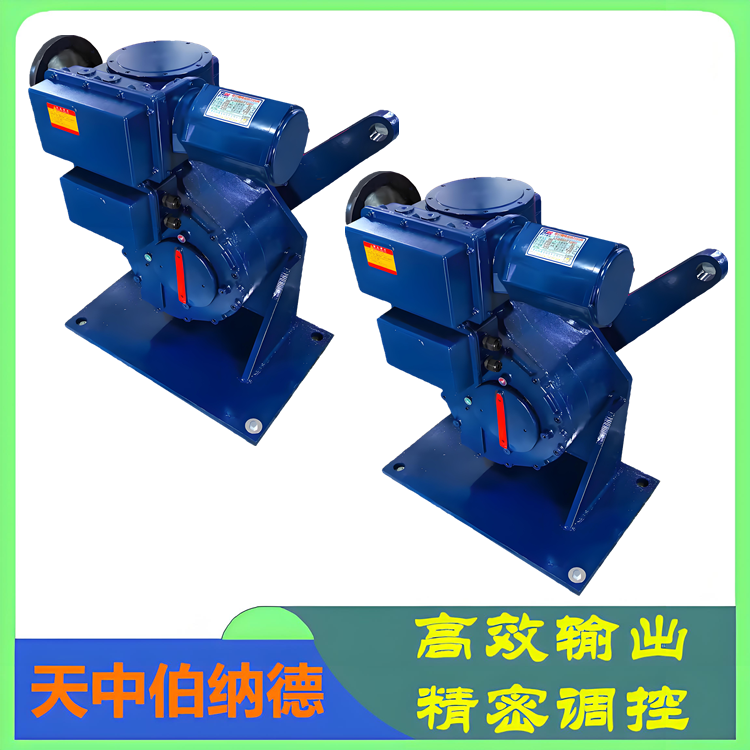

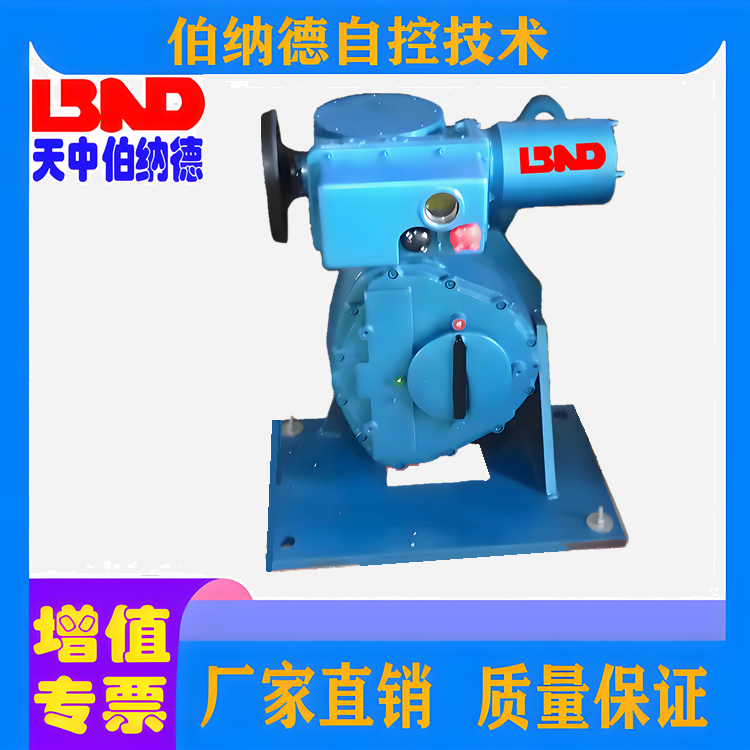

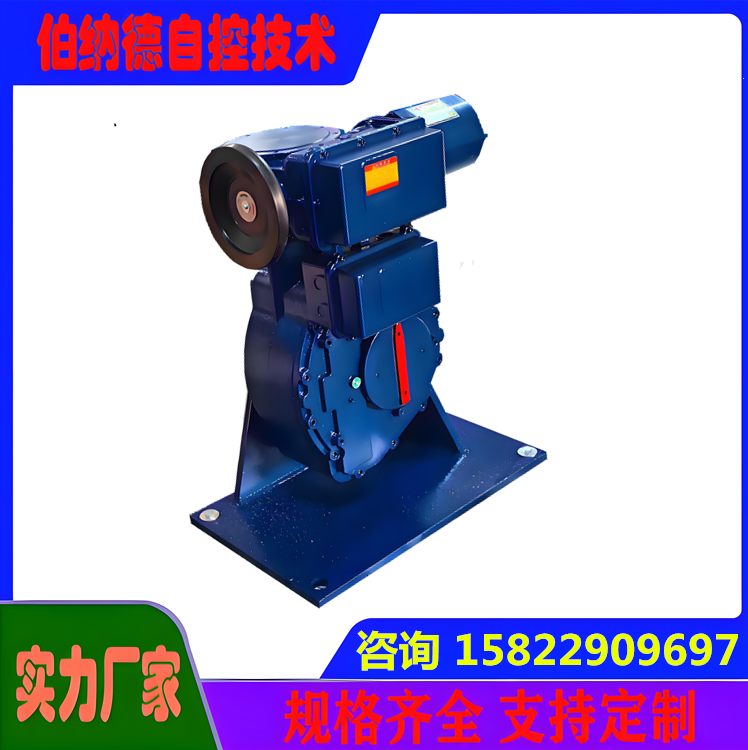

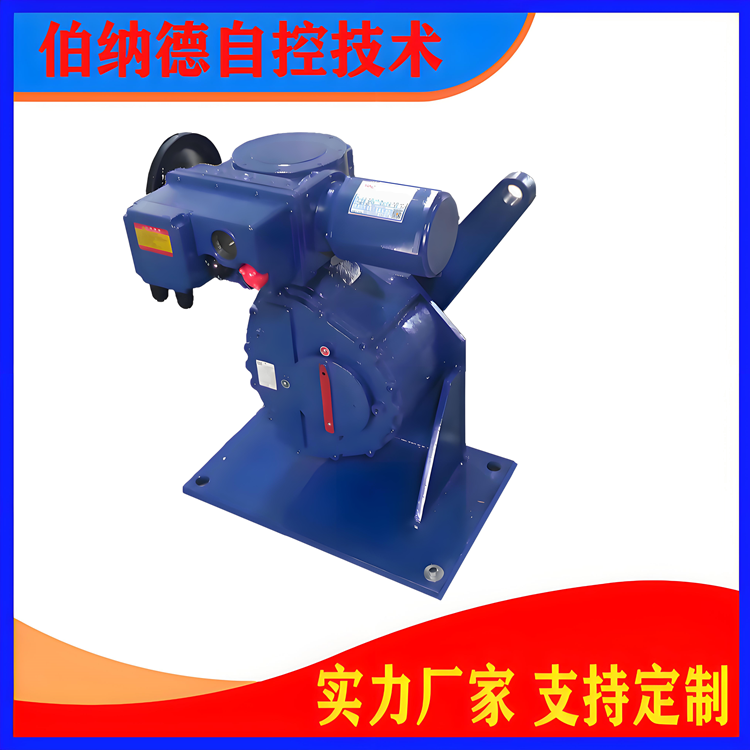

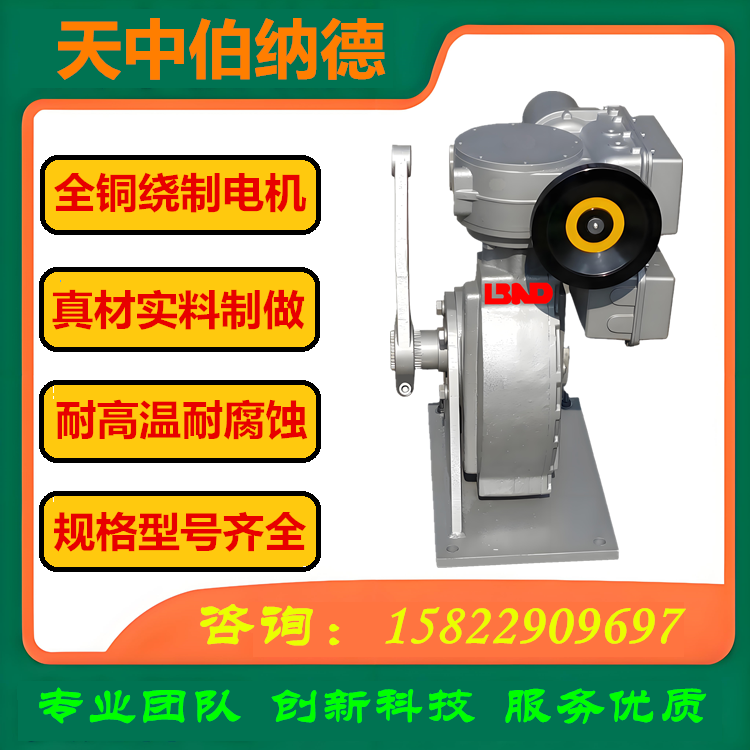

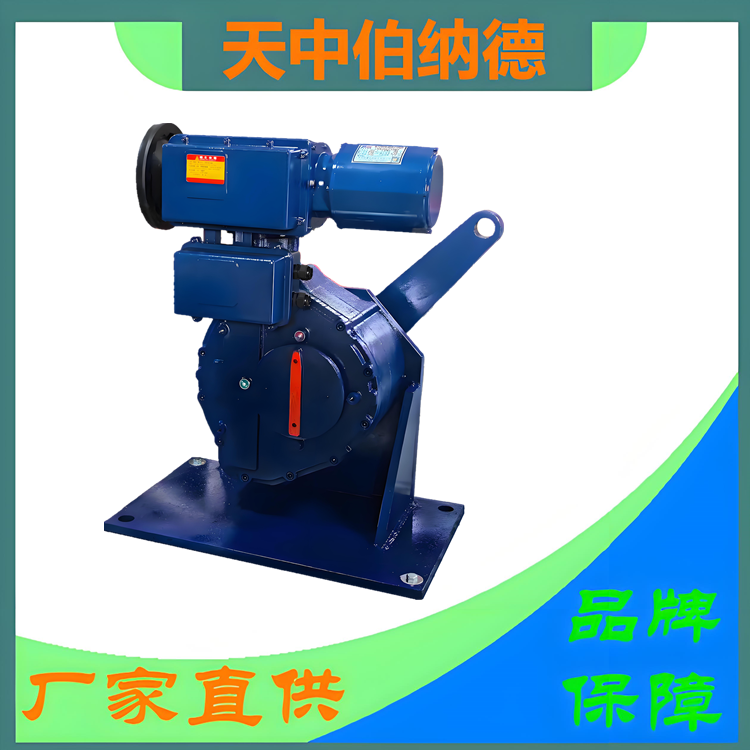

B+RS800智能型角行程電動執行機構樣圖參考
SD角行程電動執行機構型號規格表：
型號 | 額定力矩（Nm） | 全行程時間（S） | 配用電機參數 | ||
相數代號 | 額定功率KW | 轉速rpm | |||
AS-25 | 250 | 30(28) | K;F | 0.065 | 1400 |
A+RS100 | 1000 | 30,48* | K;F | 0.25 | 1400 |
BS-60 | 600 | 30 | K;F | 0.16 | 1400 |
B+RS160 | 1600 | 28 | F | 0.4 | 1400 |
40 | K;F | 0.25 | |||
B+RS250 | 2500 | 28 | F | 0.65 | 1400 |
40 | K;F | 0.4 | |||
B+RS400 | 4000 | 28 | F | 1 | 1400 |
40* | 0.65 | ||||
65 | K;F | 0.4 | 1400 | ||
105 | 0.4 | 950 | |||
B+RS600 | 6000 | 40 | F | 1 | 1400 |
65 | 0.65 | ||||
105 | K;F | 0.4 0.65 | |||
B+RS800 | 8000 | 125 | F | 1 | 1400 |
B+RS1000 | 10000 | 105 | F | 1 | 1400 |
SD角行程電動執行機構標準代號定義：
<OA- |
|
|
|
|
|
| 機座代號 | ||
AS- |
|
|
|
|
|
|
| ||
BS- |
|
|
|
|
|
|
| ||
A+RS |
|
|
|
|
|
|
| ||
B+RS |
|
|
|
|
|
|
| ||
| 數字 |
|
|
|
|
| 輸出力矩 | 數字表示，單位10Nm | |
|
|
| K |
|
|
| 電源代號 | 單相220V/50Hz | |
|
|
| |||||||
