一、概述：

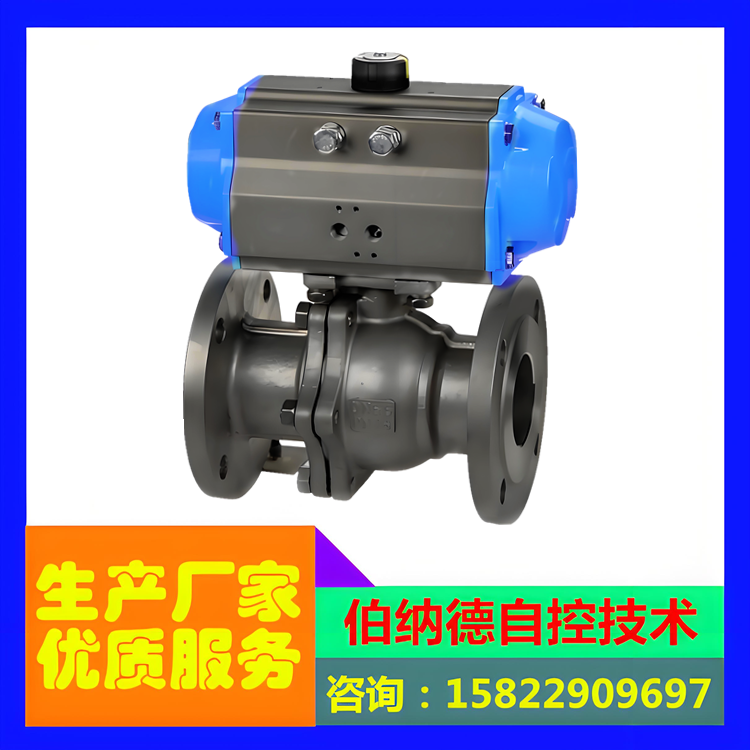

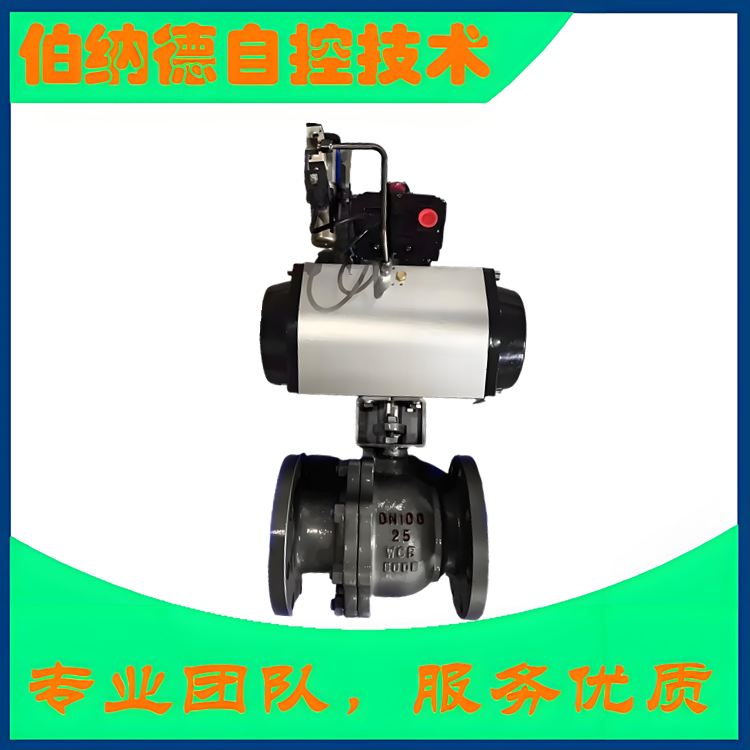

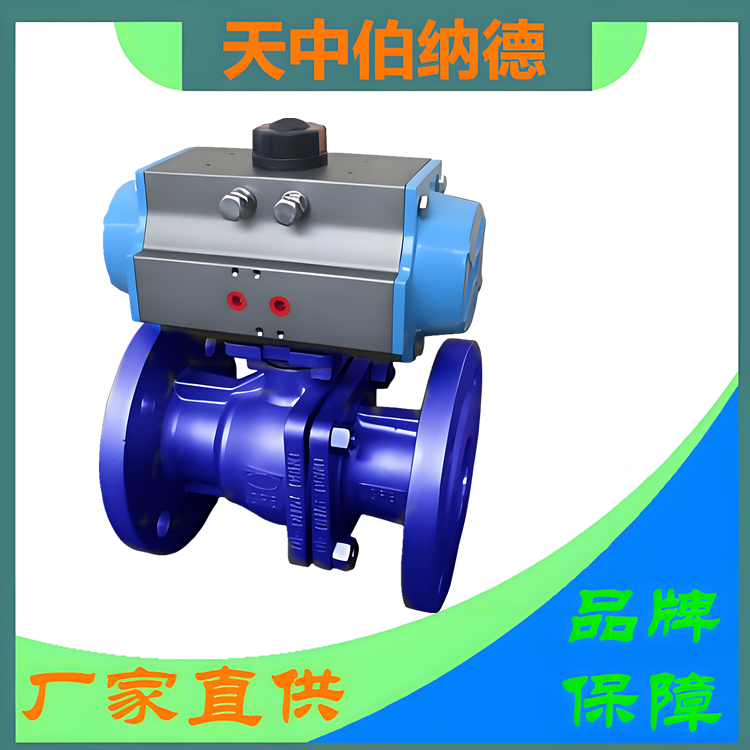

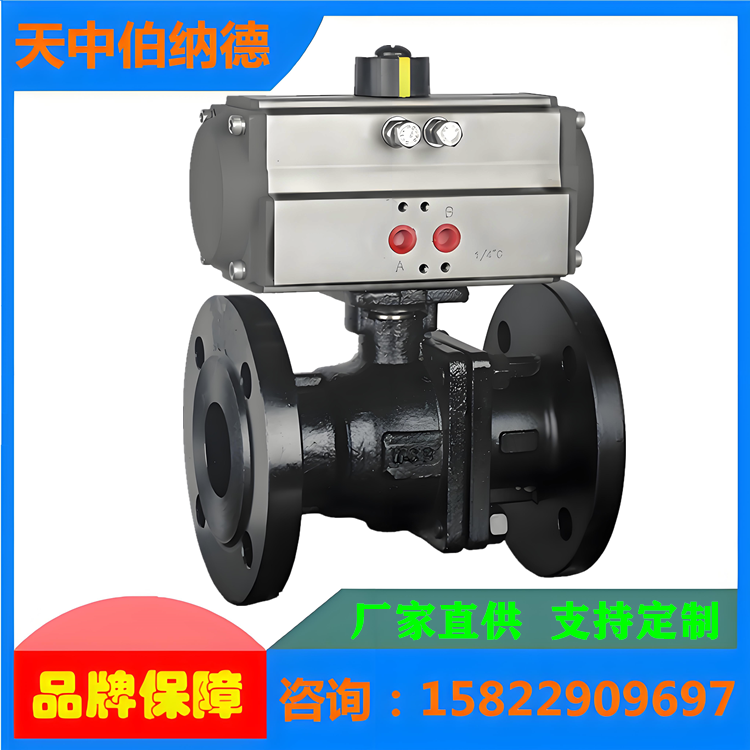

     伯納德自控技術   氣動調節球閥是一種直角回轉式調節閥,它與閥門定位器配套使用,可實現比例調節,與二位五通電磁閥及控制箱配套使用,可實現開關控制.V型球閥閥蕊設計成帶有特殊形狀的V型缺口,具有精確的截流物性和控制功能,適用于各種控制場合,具有額定流量系數大,可調比例大,密封性能優越,結構緊湊,體積小,可豎臥安裝等優點.適用氣體,液體,固體顆粒狀介質的控制.由于閥芯和閥座之間是無間隙回轉,所以具有很大的剪切力及自潔性能,尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固體顆粒的控制.因此本產品被廣泛用于石油、化工、電力、造紙、冶金等行業。

二、特點：

氣動調節球閥由V型閥體與伯納德氣動執行機構及其他附件組成.是一種直角回轉結構的控制閥. V型球閥長期不需要修理,使用壽命長,為您提供了真正的高效率進行控制工藝狀況的一種閥門。

   V型球閥采用雙軸承結構,機械穩定性高,啟動扭距小,保證了閥門具有良好的靈敏度和感應速度.可靠(安全)性:閥體為一個整體結構,堅固耐用,操作不受管道壓力一影響,并可避免閥體滲漏.金屬閥座的優越密封性: V型閥采用可動金屬閥座,具有自助補償功能,并具有優越密封性能及超長的使用壽命。超強的剪切能力:V型球閥采用金屬硬密封結構,V型閥芯及金屬閥座在回轉過程中,V型缺口與閥座產生一個強大的剪切力能斷纖維等雜質,并具有自潔功能,避免閥門卡死的現象發生。

  氣動執行機構采用活塞式汽缸及曲臂轉換結構,輸出力矩大,體積精小.執行機構采用全密封防水設計防護等級高.汽缸采進口鏡面汽缸,無油潤滑,摩擦系數小,耐腐蝕,具有超強的耐用性及可靠性.所有傳動軸承均采用邊界自潤滑軸承無油潤滑,確保傳動軸不磨損。

三、主要零件材料：

      閥座形式：不銹鋼可動硬密封、PTFE軟密封。

四、規格參數：
