GAMX-2012電子定位器模塊
2018-03-22
GAMX-2012電子式模塊是為DKJ-D整體電子式電動執行機構設計的控制模塊，同類型號有GAMX-2011，GAMX-2012，GAMX-2013，GAMX-2004,SG-I,SG-ZM,GAMX-A,等多種控制模塊，原理基本相同，只是接線或功能上稍有差異。我公司供應天津電動執行機構各種控制模塊，主控板，驅動板，電源板，操作器，控制箱，伺服放大器，位置定位器等各種配件，歡迎咨詢15822909697GAMX-2012位置定位器模塊技術說明
一、特點：
輸出電流4-20mADC輸出負載270歐姆
內置電子剎車，防機械惰走
輸入斷信號執行器保持原位（特殊要求開閘或關閘）
無觸點功率輸出AC220V

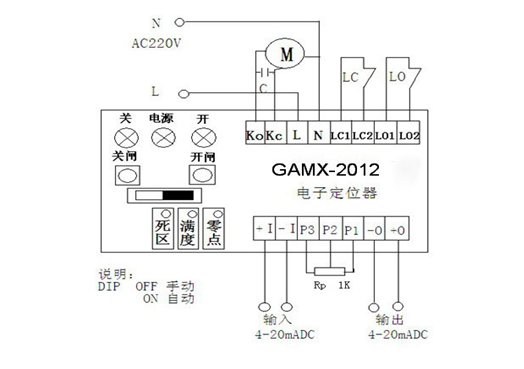

二、GAMX-2012電子定位器引出端子圖：
1、按電路圖將定位器與執行器連接，并確認無誤。
接通220V電源，定位器電源指示燈亮，將撥碼撥到OFF，轉入手動操作，按關閥按鍵執行器向關向運行，關向指示燈亮（紅），全關到位后，旋轉零位電位器使閥位輸出為4mA；按開閥按鍵執行器向開向運行，全開到位后，旋轉滿度電位器，直至全關對應閥位輸出4mA，全開對應閥位輸出20mA，手動調式結束，最后將撥碼開關撥到自動，定位器轉入自動狀態，電位器跟蹤輸入信號，如有震蕩可適當調整死區電位器。
四，改變轉動方向：P1與P2線對調，KC與KO線對調，LC1和LO1對調，LC2與LO2線對調。即可

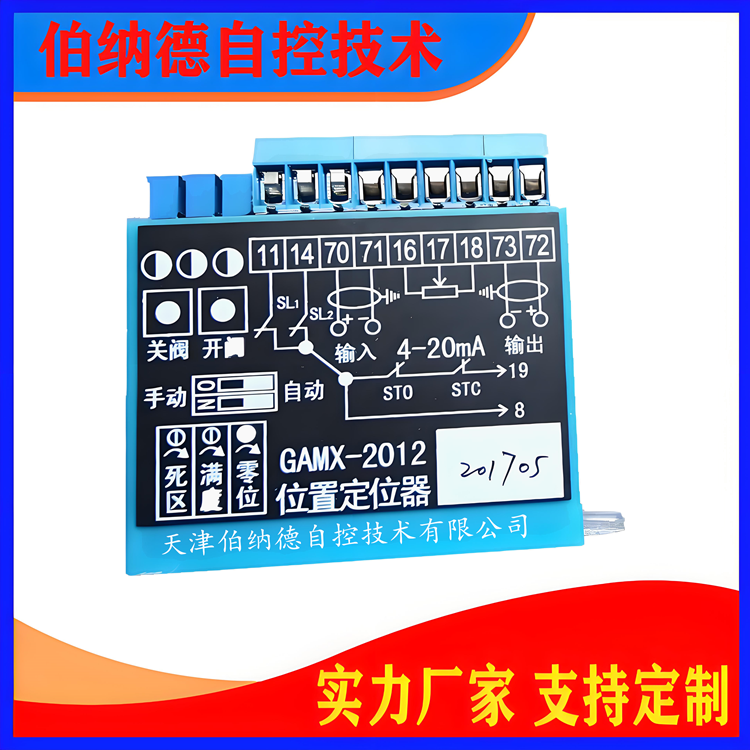

GAMX-2012電子定位器模塊樣圖參考
