GAMX-2004伯納德電動執行器控制板
2018-03-22
GAMX-2004電動執行器控制板是天津伯納德電動執行機構系列電動執行器控制板中的一種，其它型號有：GAMX-2004，GAMX-2005，GAMX-2007，GAMX-D,GAMX-S,GAMX-2K,GAMX-2KP,GAMX-2013，GAMX-2014H,ST-2DF,ST-3DF,GAMX-2010N,GAMX-SDM58-K,POSITIONER-PM3,POSITIONER-PM2 ,GAMX-S518S 等，現在使用的GAMX-V2是目前先進的智能控制板，該控制板為液晶全中文控制。我公司優惠供應伯納德電動執行器控制板，天津伯納德電動執行機構控制板，天津?qū)毢汶妱訄?zhí)行器控制板，天津津達電動執行器控制板，等天津電動執行器廠家控制板。
GAMX-2004電動執行器控制板技術參數：
(一)、自動控制1、輸入信號：4-20mA
2、輸出信號：4-20mA
3、運行方向：標準形式下執行機構(面對輸出軸)順時針為開啟，4mA閥關閉，20mA閥開啟。
4、中斷保持：標準：在失去信號時執行機構保持原位。
(二)、遠程控制
1、標準：遠程控制為無源觸點控制，在干觸點控制的情況下，可使執行機構接收脈沖遠程命令(無自保持)，完成閥的開啟和關閉。
2、非標準：遠程控制為無源觸點控制，在干觸點控制的情況下，可使執行機構接收脈沖遠程命令(自保持)，完成閥的開啟和關閉。
(三)、本機控制
1、標準：本機控制為無源觸點控制，在干觸點控制的情況下，可使執行機構接收脈沖本機命令(無自保持)，完成閥的開啟和關閉。
2、非標準：通過撥碼開關，可使電動執行機構接收脈沖本機命令(自保持)，完成閥的開啟和關閉。
三、編程鍵定義：
(一)、SET設置鍵：在手/自動運行狀態下，按此鍵小于5秒，均可進行手自動切換。只有在本機運行狀態下按此鍵5-10秒，進入菜單開鎖密碼。10秒以上，進入恢復出廠設置頁面。在主菜單下按此鍵，進入該項菜單頁，在該菜單頁下按此鍵，保存設定值并退出至主菜單。在主菜單“End”項按此鍵返回本機運行狀態。
(二)、正向鍵：在本機運行狀態下按此鍵，電機正轉。在設置狀態下按此鍵使設置值增加。
當設置數值增加和減少時，按下此鍵超過3秒則快速調節該值。
(三)、反向鍵：在本機運行狀態下按此鍵，電機反轉。在設置狀態下按此鍵使設置值減少。
（四）、 GAMX-2004控制板主要功能
1、 運行方式：正向：4mA閥關閉，20mA閥開啟 反向：4mA閥開啟，20mA閥關閉。2、 中斷保持：失去信號時，執行器可保持原位，關閉或開啟，出廠時中斷信號設定執行器保持原位。
3、 本機手動運行：本機手動運行是使定位器模擬一個4－20mA輸入信號，使執行器手動調節全開或全關。
4、 0％位置：定位器0％，使執行器全關到位。
5、 100％位置：定位器100％，使執行器全開到位。
6、 短接19和34號端子時為關掉自動控制，轉入手動，短接34和35端子為手動關向運行，短接34和36端子為手動開向運行。遠程控制優先于自動控制，當控制器在遠程控制位置，自動控制被封鎖，不起作用。遠程控制為點動狀態。
7、 執行器運行方向：
標準形式下:執行器（面向輸出軸）順時針為開啟
通過撥碼開關可改變控制（改變電機旋轉方向）使執行器逆時針轉為開啟，同時改變限位開關和力矩開關方向。
8、電制動配置：GAMX模塊220VAC和380VAC通用
單相電源（220VAC）配置電制動
三相電源（380VAC）通過撥碼開關使電制動功能不起作用，執行機構電制動由外電路完成。

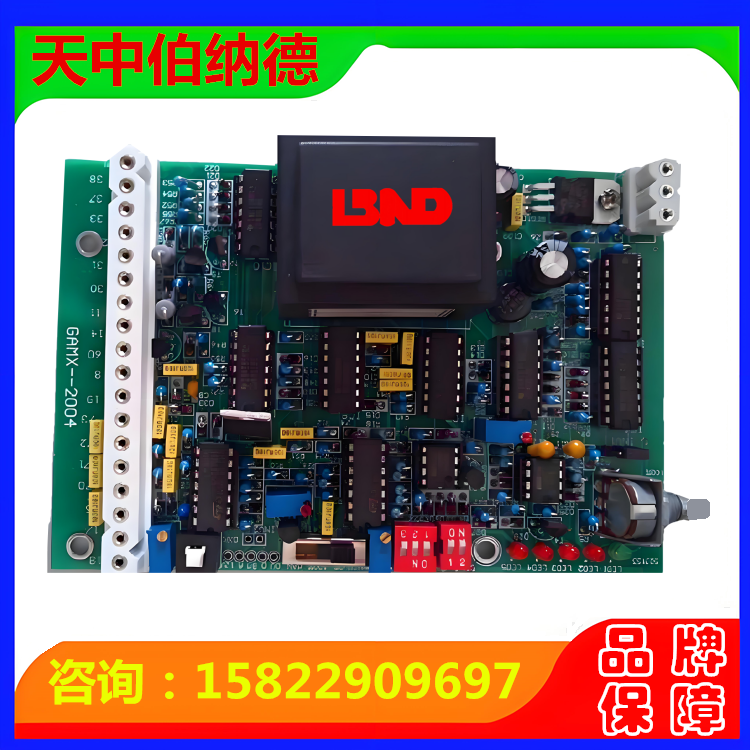

GAMX-2004控制板樣圖參考
