GAMX-2010N電動執行器主控板
2018-03-22
GAMX-2010N控制板是天津伯納德電動執行機構系列電動執行器控制板中的一種，其它型號有：GAMX-2004，GAMX-2005，GAMX-2007，GAMX-D,GAMX-S,GAMX-2K,GAMX-2KP,GAMX-2013，GAMX-2014H,ST-2DF,ST-3DF,GAMX-2010N,GAMX-SDM58-K,POSITIONER-PM3,POSITIONER-PM2 ,GAMX-S518S 等，現在使用的GAMX-V2是目前先進的智能控制板，該控制板為液晶全中文控制。我公司優惠供應伯納德電動執行器控制板，天津伯納德電動執行機構控制板，天津寶恒電動執行器控制板，天津津達電動執行器控制板，等天津電動執行器廠家控制板。GAMX-2010N控制板技術參數：
(一)、自動控制
1、輸入信號：4-20mA
2、輸出信號：4-20mA
3、運行方向：標準形式下執行機構(面對輸出軸)順時針為開啟，4mA閥關閉，20mA閥開啟。
4、中斷保持：標準：在失去信號時執行機構保持原位。
(二)、遠程控制
1、標準：遠程控制為無源觸點控制，在干觸點控制的情況下，可使執行機構接收脈沖遠程命令(無自保持)，完成閥的開啟和關閉。
2、非標準：遠程控制為無源觸點控制，在干觸點控制的情況下，可使執行機構接收脈沖遠程命令(自保持)，完成閥的開啟和關閉。
(三)、本機控制
1、標準：本機控制為無源觸點控制，在干觸點控制的情況下，可使執行機構接收脈沖本機命令(無自保持)，完成閥的開啟和關閉。
2、非標準：通過撥碼開關，可使執行機構接收脈沖本機命令(自保持)，完成閥的開啟和關閉。
三、編程鍵定義：
(一)、SET設置鍵：在手/自動運行狀態下，按此鍵小于5秒，均可進行手自動切換。只有在本機運行狀態下按此鍵5-10秒，進入菜單開鎖密碼。10秒以上，進入恢復出廠設置頁面。在主菜單下按此鍵，進入該項菜單頁，在該菜單頁下按此鍵，保存設定值并退出至主菜單。在主菜單“End”項按此鍵返回本機運行狀態。
(二)、正向鍵：在本機運行狀態下按此鍵，電機正轉。在設置狀態下按此鍵使設置值增加。
當設置數值增加和減少時，按下此鍵超過3秒則快速調節該值。
(三)、反向鍵：在本機運行狀態下按此鍵，電機反轉。在設置狀態下按此鍵使設置值減少。
(四)、一鍵設定鍵：在本機運行狀態下按此鍵自動進行零滿設置。（需調整開限位、關限位與機械零滿對應好）。
(五)、撥碼開關： (標準狀態均置于ON位置，見圖2)
撥碼1：換方向，置于ON時為正作用，即面對輸出軸開閥時順時針旋轉，
置于OFF時為反作用，即面對輸出軸開閥時逆時針旋轉。
撥碼2：置于ON時數碼管顯示閥位%數值，置于OFF時顯示mA值。
撥碼3：本機運行狀態下，置于ON：本機點動。置于OFF：本機自保持。
撥碼4：單相/三相：置于ON：為單相模式(即有電制動)
置于OFF：為三相模式(即無電制動，執行機構電制動由外電路完成)。
五
運行操作(操作員使用程序)
1、開機上電：執行機構上電后即進入自動狀態，此時顯示百分比。
2、自動/手動工作方式的切換：按SET鍵切換。
3、手動工作方式：手動燈亮，按UP鍵電機正轉；按DOWN鍵電機反轉，鍵松開電機停轉。
4、自動工作方式：自動燈亮，執行機構接收計算機信號輸出正反轉控制。此時按UP、DOWN鍵無效。
5、零滿設置：0%、100%設置。在本機狀態下，使閥門全關，調整關限位開關起作用；使閥門全開，調整開限位開關起作用。置電位器于有效區內，即初始調試將箭頭對準0°即可(見圖3)。按下一鍵設定鍵，自動設置0%、100%

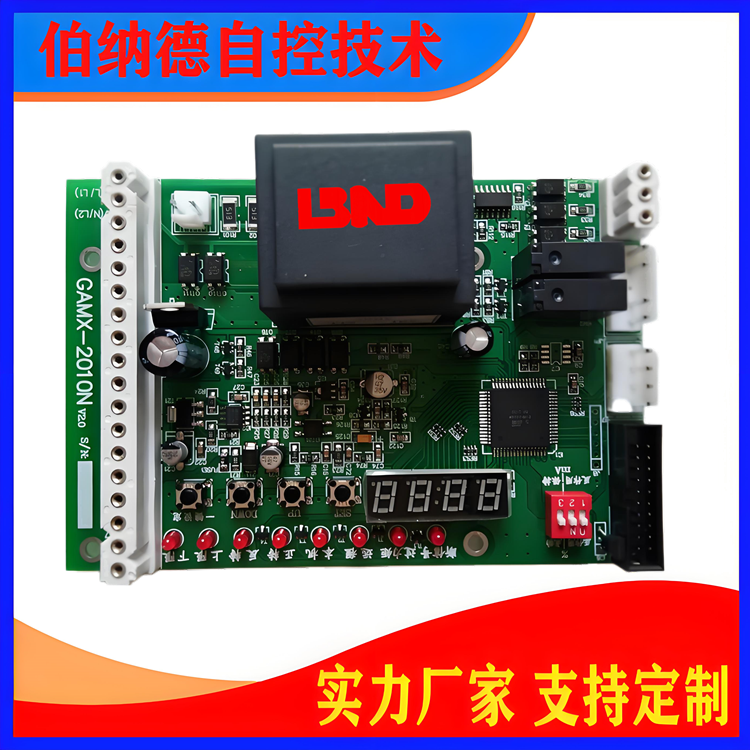

GAMX-2010N控制板樣圖參考
