伯納德精小型電動蝶閥
2018-03-22
一、概述：伯納德系列精小型電動蝶閥屬于電動閥門和電動調節閥中的一個品種。電動蝶閥連接方式主要有：法蘭式和對夾式；電動蝶閥密封形式主要有：橡膠密封和金屬密封。電動蝶閥通過電源信號來控制蝶閥的開關。該產品可用做管道系統的切斷閥，控制閥和止回閥。1、啟閉方便迅速、省力、流體阻力小，可以經常操作。 2、結構簡單，體積小，重量輕。 3、可以運送泥漿，在管道口積存液體最少。 4、低壓下，可以實現良好的密封。 5、調節性能好。
二、伯納德電動蝶閥結構特性：
1.在高溫高壓工況下,仍具有穩定的密封性能.它的特殊密封系統可保證從超低溫至超高溫各溫度范圍都具有較高的密封性能
2.三維偏心密封系統加之人優化的設計,使閥門開啟阻力小.蝶板密封面為一向上凸起的錐形,開啟時蝶板圓周面上的各點同時完成脫離密封圈,固體物不易在密封面上堆積.閥門關閉過程通過密封圈的彈性受壓來完成,
3.蝶板與密封圈之間不存在相卡現象.
4.閥門的密封性能不受溫度變化的影響.
5.閥桿軸徑密封采用石墨壓制成形密封圈.綜上所述確保了零泄漏,金屬密封加上在火災前,中,后均為零泄漏,故是本質火災安全型.
三、工作原理：
工作電源通常有：AC220V，AC380V等。輸入信號：4~20mA 0~10v等弱電信號。由天中新伯儀表公司生產的調節型電動執行機構和閥桿連接調試好以后；以電能作為驅動力來驅動硬密封蝶閥閥板，作0~90°部分回轉運動。接收工業自動化控制系統的4~20mA信號來精確控制閥門開度，從而達到流量、溫度、壓力等不同工藝參數的調節和控制。
四、常用規格參數：一般從DN10-300均屬于小口徑蝶閥，蝶閥口徑根據實際需要可做到5-6米以上。
五、應用領域：廣泛應用于食品、環保、輕工、石油、化工、水處理、市政工程、造紙、電力、水處理等行業的工業過程自動控制系統中。電動蝶閥適用于暖通與制冷行業，同時亦可用于工業領域、一般服務領域與水處理。

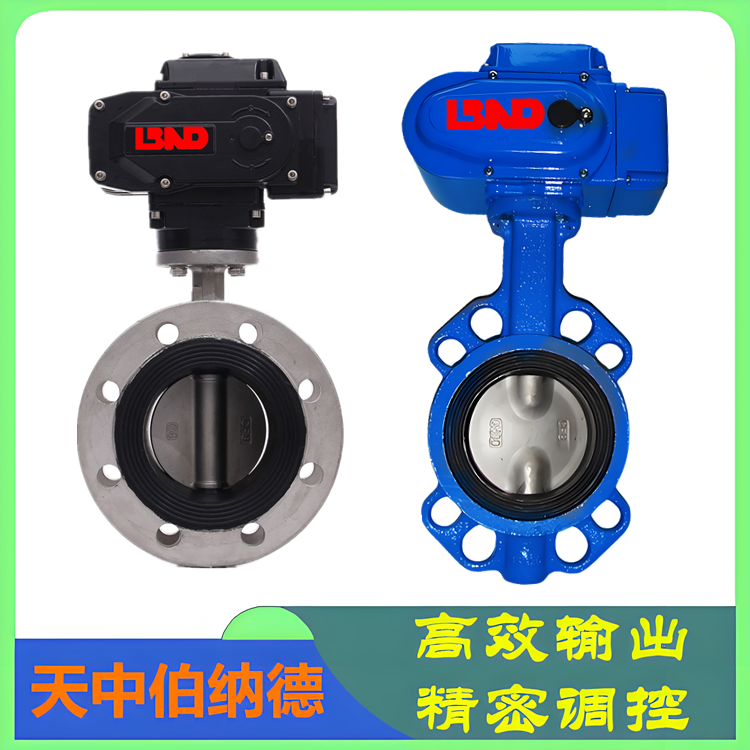

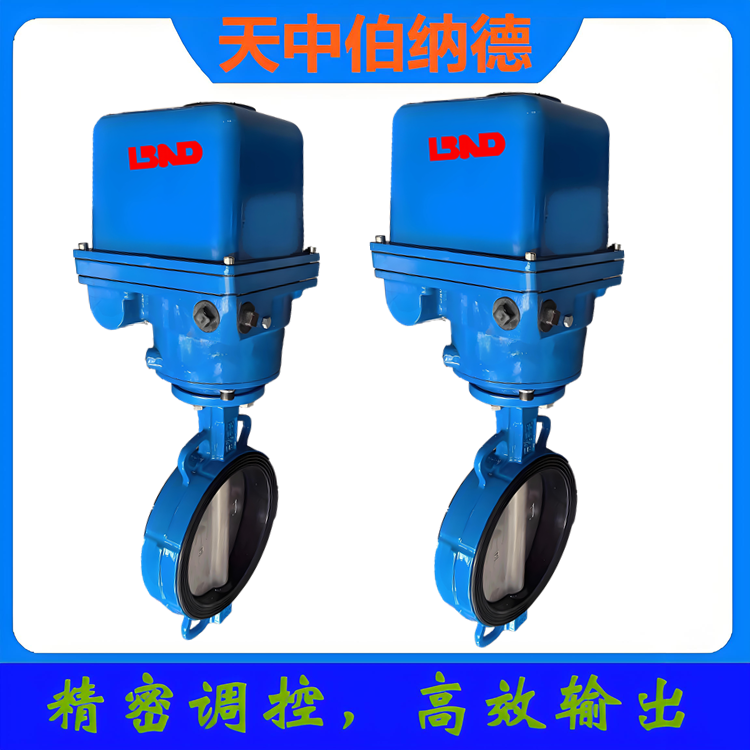

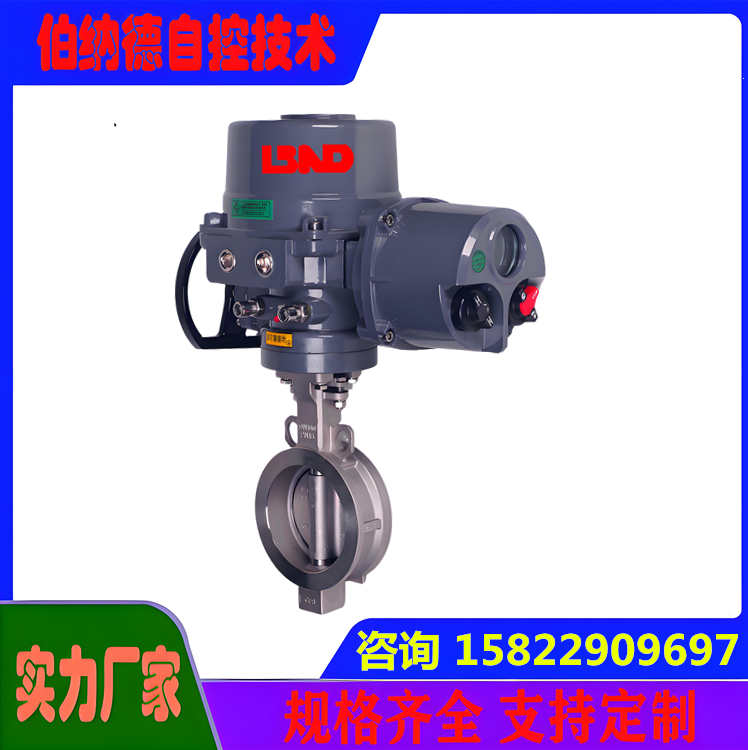

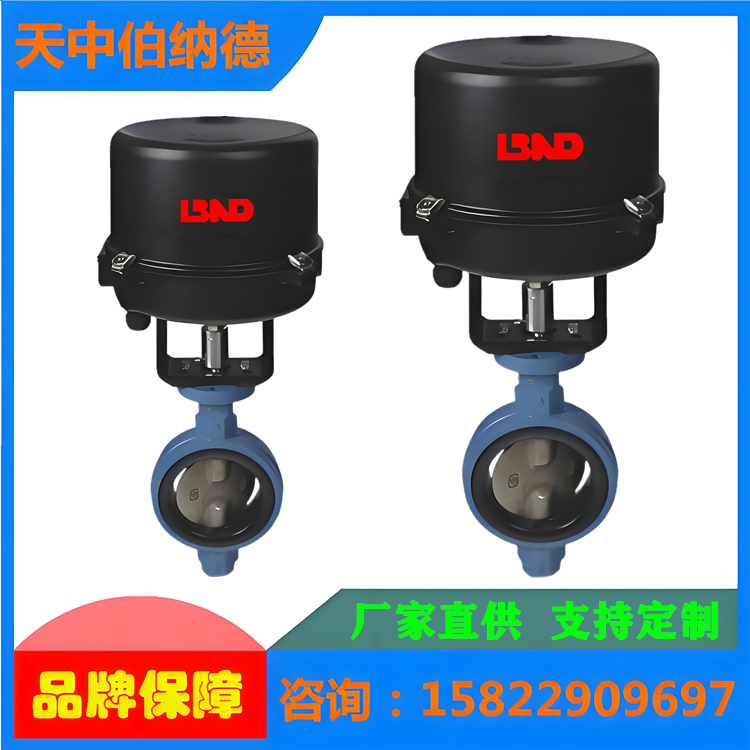

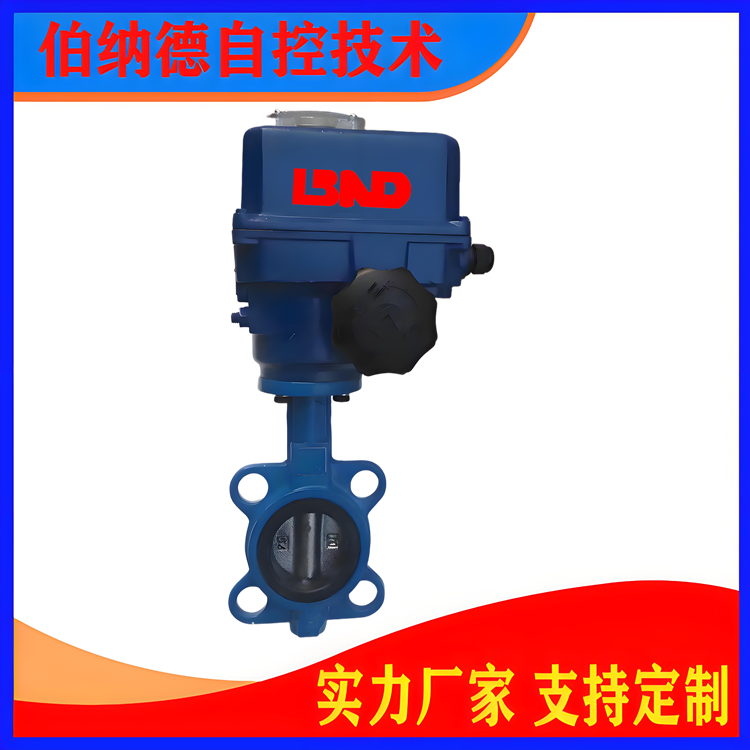

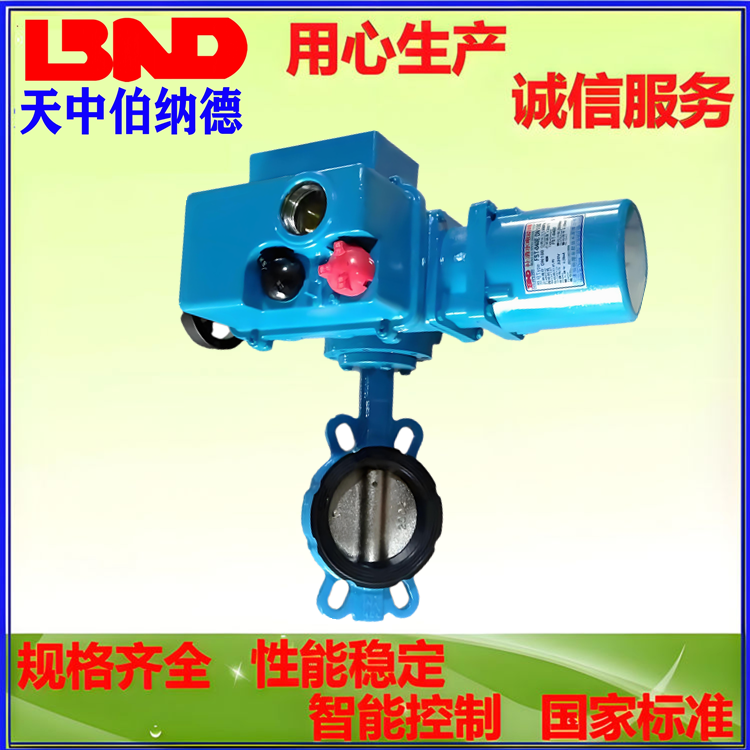

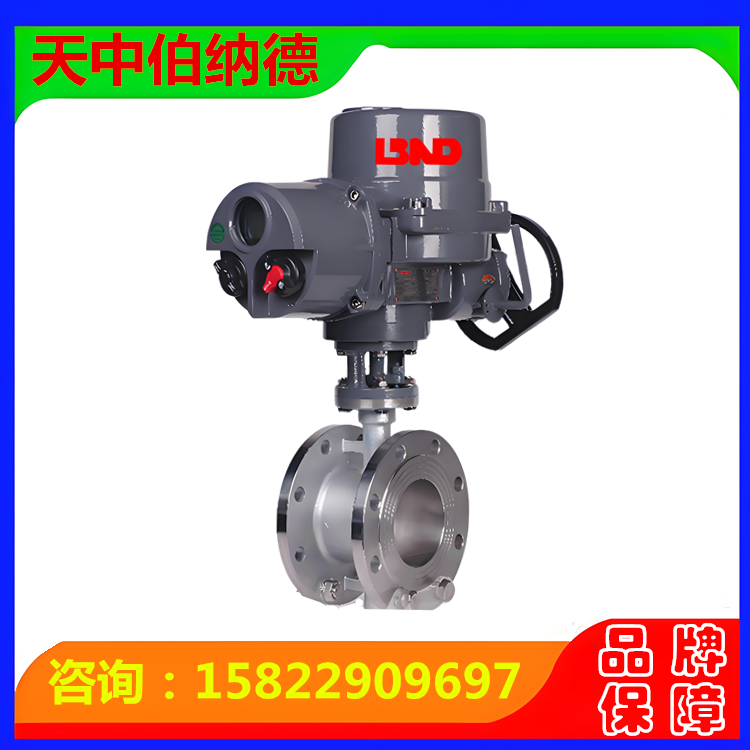

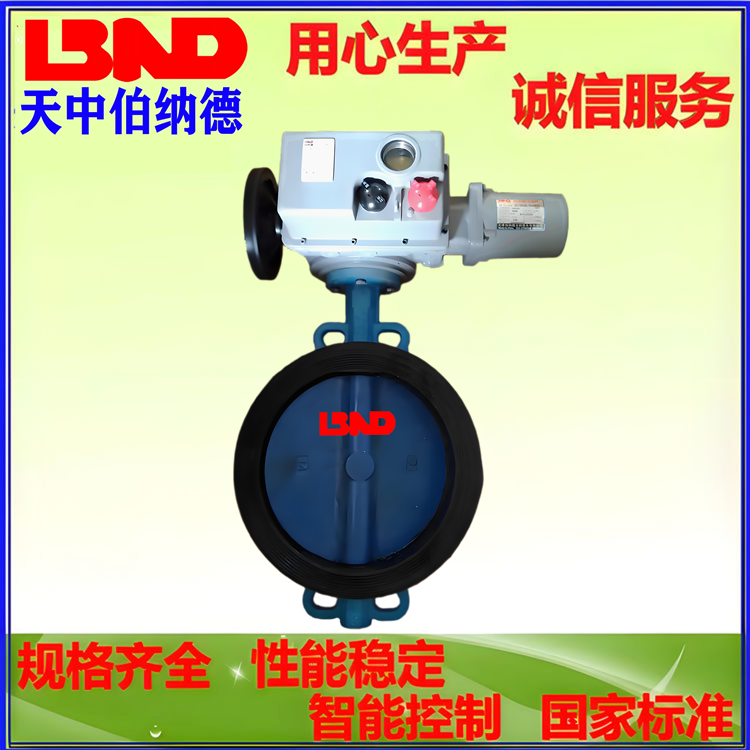

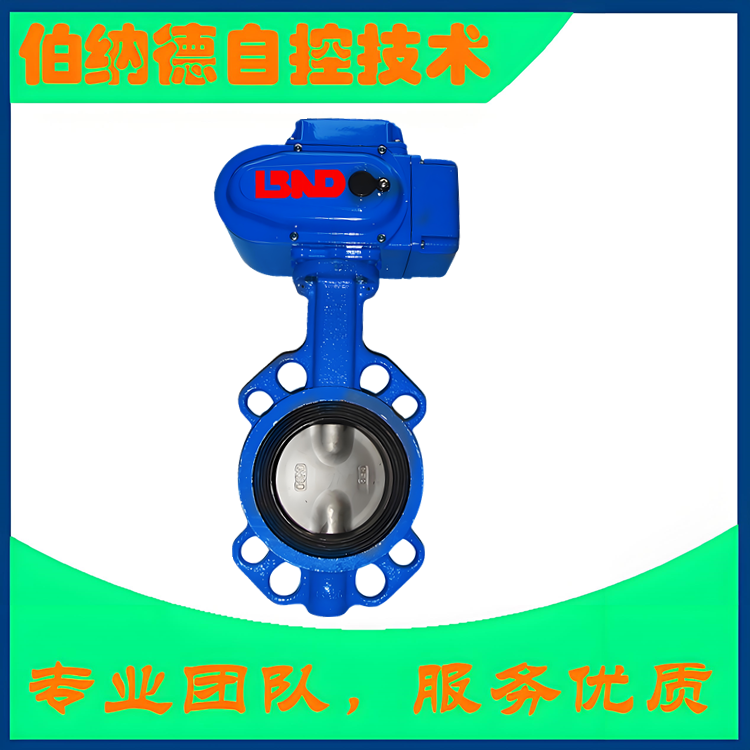

精小型電動蝶閥樣圖參考
