ZAJV電動V型球閥
2018-03-22
一、用途
電動V型球閥是我公司參照國外先進技術根據本公司實際情況設計制造的系列產品之一，它接受統一的標準電流信號：4～20mA（III型）或0～10mA（II型），并根據信號的大小實現自動控制球閥的開度，V型球閥在球面上有一個V型切口，在開口度范圍內V型切口貼著閥座轉動，可增大調節比。同時在截流時對閥座還有剪切作用。因此該產品特別適用于可調比較大的控制系統，從而達到對溫度、壓力、液面、流量等工藝參數的調節，尤其適用于含纖維、細顆粒、料漿類等流體的控制，該產品可廣泛用于發電，冶金，礦山，石油，化工，輕工等行業。
電動V型球閥特點是閥體流路簡單，阻力小，流通能力比單雙座調節閥同口徑大三分之一左右，同時該產品由于球體在閥體內采用旋轉動作，不但提高了填料的密封性，提高了允許差壓值，而且縮小了體積，減輕了整體重量。

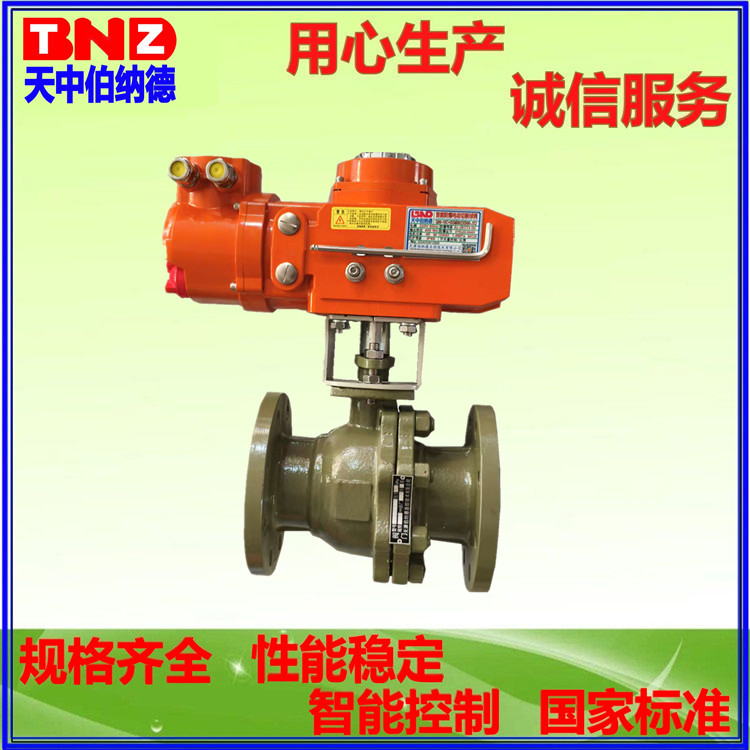

電動球閥樣圖參考
三、電動V型球閥主要技術指標
1、執行器型號：DKJ-Z直聯式角行程執行器、伯納德SD角行程電動執行器。直連式或底座式均可與之連接配套。
2、作用方式：調節，兩位
3、輸入信號：III型4～20mA DC,II型0～10mA DC
4、額定轉角：0～90°
5、輸入通道：三個
6、輸入阻抗：III型250 II型200
7、基本誤差限：±2.5%
8、回差：1.5%
9、死區：≤3%
10、阻尼特性：≤三次半周期
11、電源：單相電壓220V 頻率50Hz
12、使用環境溫度：-10～70℃（-25～90℃）
13、相對濕度：≤85%

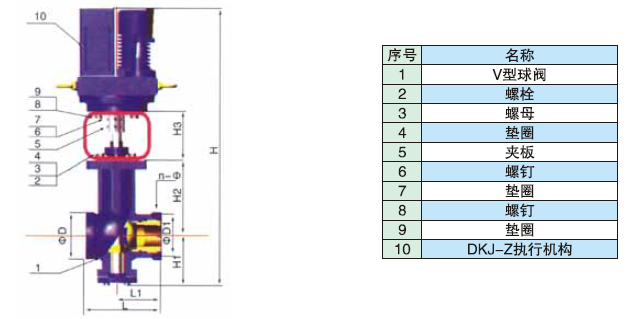

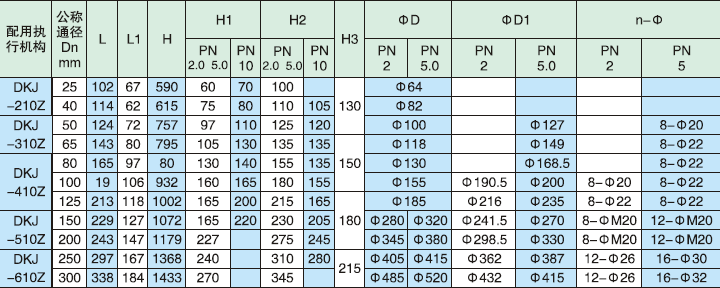

四、ZAJV電動V型球閥外形：
