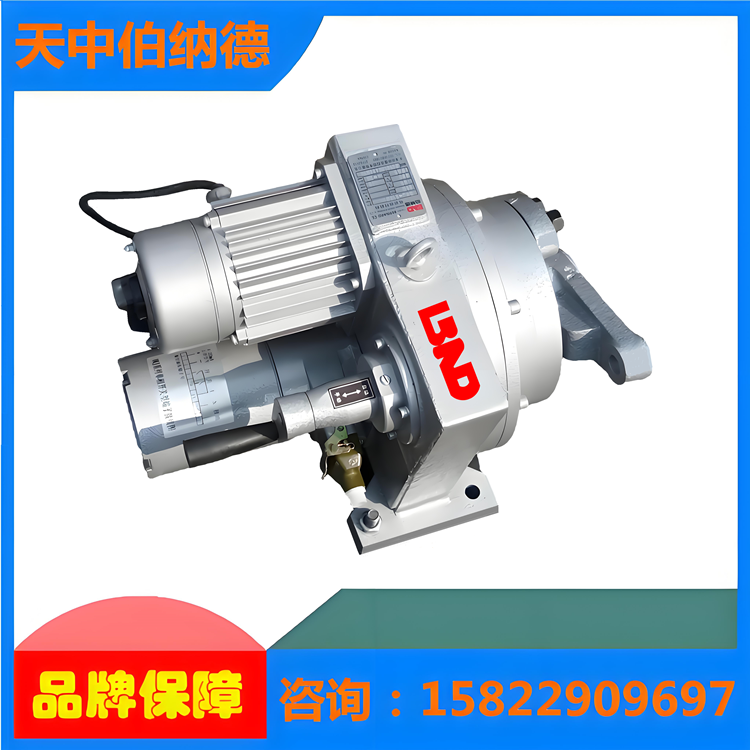

DKJ-M角行程電動執行機構
2018-03-16
一、DKJ-M型電動執行機構是DDZ型電動單元組合儀表中的執行單元，它接受調節單元（或計算機）信號，自動地操作執行機構完成調節任務，廣泛地用于電站、化工、石油、冶金、建材、供熱、水處理等行業。DKJ型電動執行機構，配上各種電動操作器，可完成調節系統的“手動←→自動”的無憂切換，及時對被調節對象的遠方手動操作。主要用于蝶閥，球閥，旋塞閥等作90度部分回轉的閥門。

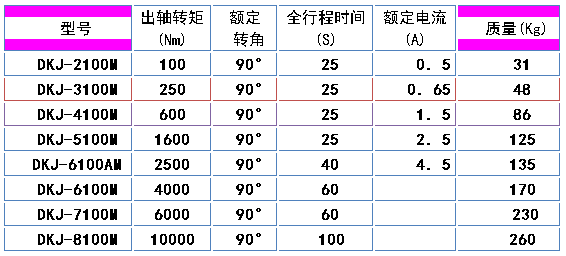

二、DKJ-M電動執行器主要規格型號參數表：

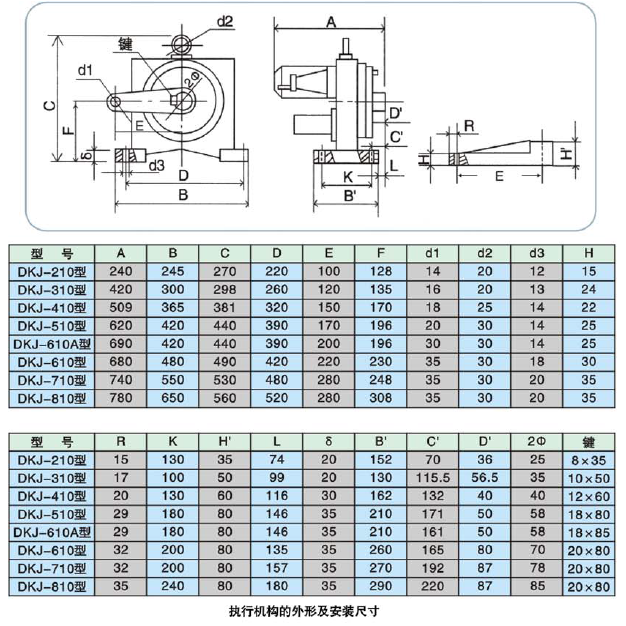

三、DKJ-M電動執行器的外形及安裝尺寸
四、主要技術指標
1、輸入信號：Ⅱ型0~10mA DC;Ⅲ型4~20mA DC
2、輸入通道：三個
3、輸入通道阻抗：Ⅱ型200Ω；Ⅲ型250Ω
4、輸出推力：見上表
5、全行程時間：見上表
6、基本誤差限：±2.5%
7、死區：≤3%
8、阻尼特性：≤3次半周期
9、回差：≤1.5%
10、電源電壓：220V(10%,15%) 頻率50Hz
11、使用環境溫度：執行機構：-10～+55℃或-25～+70℃；放大器：0～+50℃
12、使用環境相對濕度：執行機構：≤95%；放大器：10%～70%
