DKJ-Z直聯電動執行機構
2018-03-16

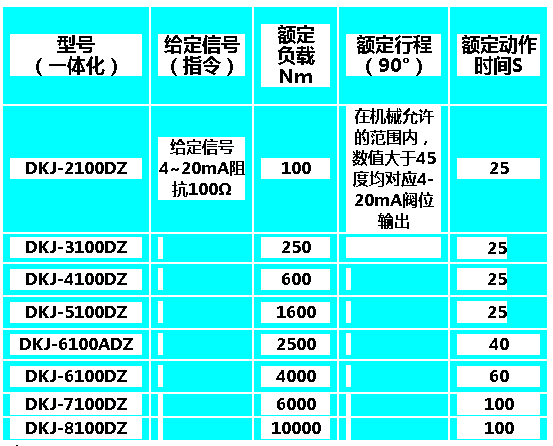

一, DKJ-Z型電動執行機構，是DDZ型電動單元組合儀表中的執行單元，它接受調節單元的輸出信號，自動的 操縱執行機構完成調解任務，廣泛得應用于電力、化工、化工、石油、冶金、建材、輕工等行業。DKJ-Z型電動執行機構與各種蝶閥、球閥及其他轉角90度的閥直接聯結使用。直聯型角行程電動執行機構直接安裝在閥門的法蘭上，避免了普通角行程電動執行機構在使用時需構筑底座配置連桿機構等繁瑣工作，既降低了費用又提高了調節精度。二、DKJ-Z電動執行機構的型號及參數：(整體電子式型號為DKJ-DZ)
三、主要技術指標
1、輸入信號：Ⅱ型0~10mA DC;Ⅲ型4~20mA DC
2、輸入通道：三個
3、輸入通道阻抗：Ⅱ型200Ω；Ⅲ型250Ω
4、輸出推力：見上表
5、全行程時間：見上表
6、基本誤差限：±2.5%
7、死區：≤3%
8、阻尼特性：≤3次半周期
9、回差：≤1.5%
10、電源電壓：220V(10%,15%) 頻率50Hz
11、使用環境溫度：執行機構：-10～+55℃或-25～+70℃；放大器：0～+50℃
12、使用環境相對濕度：執行機構：≤95%；放大器：10%～70%
四、特點:

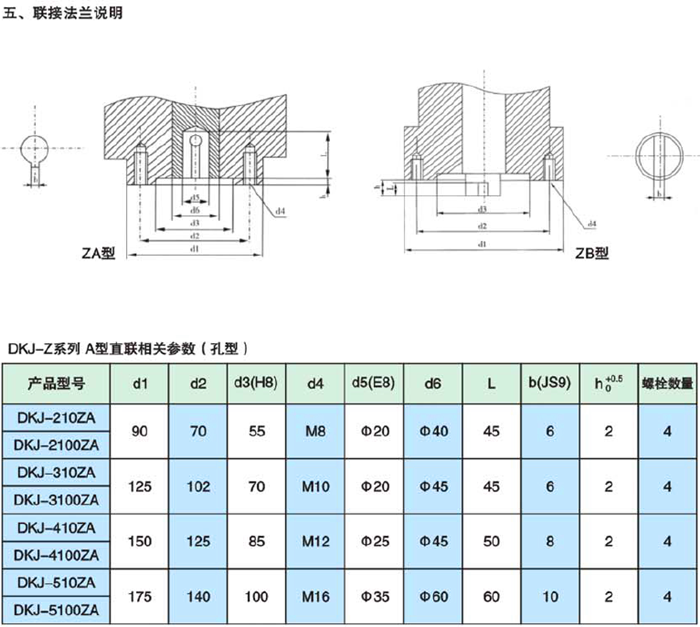

本產品法蘭及連接軸、孔規格形式多，用戶可直接選用合適的規格，不須再增加過渡法蘭。
本產品具有電氣、機械雙重限位及現場開度指示，使用戶調整方便。
